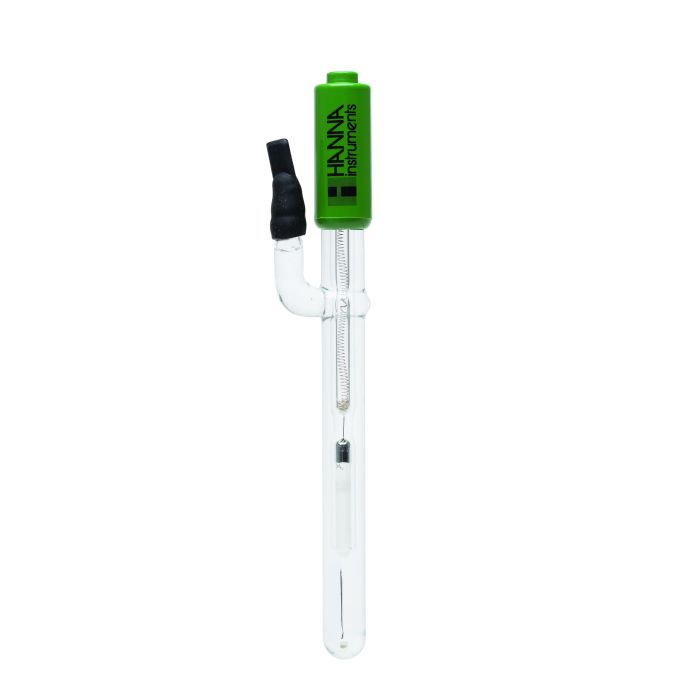

Glas-Kalomel-Referenzelektrode (Bananenstecker) - HI5414
Die HI5414 ist eine nachfüllbare, halbzellige Kalomel-Referenzelektrode mit Glaskörper und 4 mm Bananenstecker. Diese Elektrode hat einen doppelten Keramikübergang in der äußeren Referenzzelle, Kalomelreferenzen und eine Seitenarmkonstruktion. Diese Konstruktion ist für Anwendungen gedacht, die eine Fernbefüllung bei Temperaturen von -5 bis 60°C erfordern.
- Nachfüllbare Elektrode
- Kalomel-Referenzen
- Seitenarm-Konstruktion
Glas-Kalomel-Referenzelektrode
Hanna Instruments bietet eine große Auswahl an pH-Elektroden an, die für viele verschiedene Anwendungen konzipiert sind. Die Art des verwendeten Glases, das Körpermaterial, die Art der Verbindung, die Art der Referenz und der verwendete Elektrolyt sind nur einige der Designüberlegungen. Die HI5414 hat einen Glaskörper, einen doppelten Keramikübergang, eine Seitenarmkonstruktion und ist mit 3,5M KCl nachfüllbar.
Glaskörper
Der Glaskörper ist ideal für den Einsatz im Labor. Das Glas ist resistent gegen viele aggressive Chemikalien und lässt sich leicht reinigen. Der Glaskörper ermöglicht außerdem eine schnelle Wärmeübertragung auf den internen Referenzelektrolyten. Die von der Referenzzelle erzeugte mV ist temperaturabhängig. Je schneller sich das Gleichgewicht einstellt, desto gleichmäßiger ist das Referenzpotential.
Doppelte keramische Sperrschicht
Der doppelte keramische Übergang ermöglicht eine schnellere Durchflussrate des Elektrolyts von der Referenz in die Lösung. Eine Standard-pH-Elektrode verwendet eine einzelne keramische Verbindung, die einen Elektrolytfluss von 15 bis 20 µl/Stunde ermöglicht. Das HI5414 hat zwei keramische Verbindungen, die einen Elektrolytfluss von 30 bis 40 µl/Stunde ermöglichen. Diese höhere Durchflussrate sorgt für ein schnelleres Ansprechen der Elektrode und stabilere Messungen in viskosen Lösungen oder Proben mit geringer Leitfähigkeit, wie z. B. reinem Wasser, bei denen häufig eine lange Stabilisierungszeit zu beobachten ist.
Seitenarm-Konstruktion
Das HI5414 ist eine nachfüllbare Sonde mit einer speziellen Seitenarmkonstruktion. Aufgrund dieses speziellen Nachfüllsystems ist es möglich, einen externen Behälter anzuschließen, der die Elektrolytmenge der Referenz-Halbzelle und damit den Druck im Inneren der Elektrode erhöht. Auf diese Weise kann der Knotenpunkt in Hochdruckumgebungen arbeiten, ohne dass die Gefahr einer Implosion besteht. Da es sich um eine Kalomel-Bezugselektrode mit einem Übergang handelt, ist die Fülllösung HI7082 3,5M KCl. Diese Lösung enthält kein Silber, wie es bei Silber/Silberchlorid-Bezugselektroden mit einem Übergang der Fall ist. Durch das Fehlen von Silber wird verhindert, dass sich an der Übergangsfläche ein Silberniederschlag bildet und diese verstopft. Eine Verstopfung der Übergangsstelle führt zu unregelmäßigen und unpräzisen Messwerten.
4 mm Anschluss
Das HI5414 verwendet einen 4-mm-Bananenstecker. Dieser Steckertyp lässt sich leicht in den Referenzeingang geeigneter Messgeräte einstecken. Andere Steckertypen sind z. B. BNC, DIN, Schraubstecker, T-Typ und 3,5 mm, um nur einige zu nennen. Diese Arten von Steckern sind in der Regel für einen bestimmten Messgerätetyp vorgesehen und nicht austauschbar.
