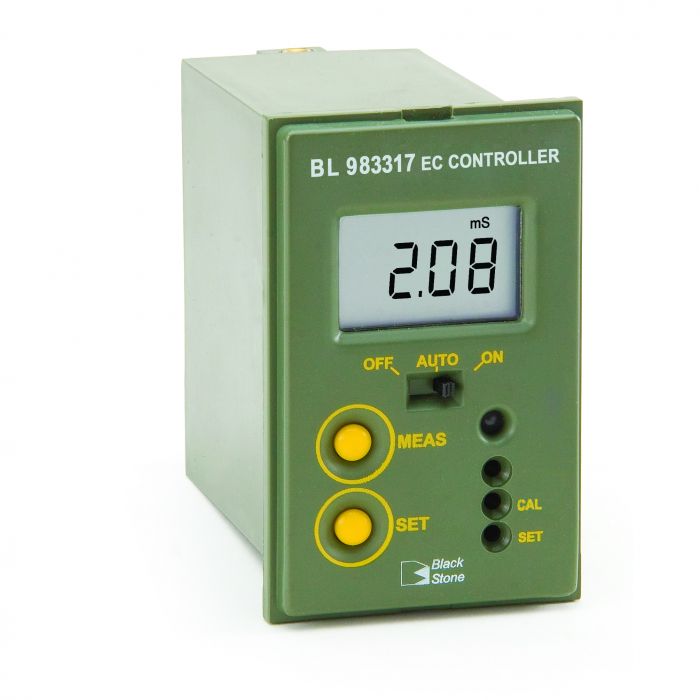

Leitfähigkeits-Mini-Regler - BL983317

Auf Lager
Der BL983317 ist ein kompakter, Mini-Prozessregler zur Montage in einer Schalttafel für die Messung der Leitfähigkeit eines Prozessstroms. Das Gerät verfügt über ein großes LC-Display mit Schutzabdeckung. Benutzer können zwischen automatischen oder manuellen Dosiermodi wählen. Im Automatikbetrieb wird das Trockenkontaktrelais aktiviert, wenn ein Messwert unter dem Sollwert liegt. Das Relais kann dazu verwendet werden, eine Dosierpumpe zu aktivieren, um Chemikalien hinzuzufügen, bis der gewünschte Sollwert erreicht ist. Zu den Chemikalien, die dosiert werden können, zählen unter anderem auch Nährstofflösungen.
Der BL983327 ist ein eng verwandtes Produkt, das den gleichen Messbereich aufweist, aber über ein Relais verfügt, das aktiviert wird, wenn der Messwert über dem Sollwert liegt.
  • Mehrfarbiger LED-Indikator
  • Feuerhemmendes Gehäuse
  • Spritzwassergeschützte Abdeckung



Einstellbares Trockenkontakt-Dosierrelais

Der BL983317 verfügt über ein Dosierrelais, das aktiviert wird, wenn der Messwert unter einem vom Benutzer programmierbaren Sollwert liegt.

Programmierbarer Überdosierungsschutz

Zur erhöhten Sicherheit kann die Steuerung so programmiert werden, dass das Dosierrelais deaktiviert wird, wenn der Sollwert innerhalb eines bestimmten Zeitintervalls nicht erreicht wird. Der Überdosierungstimer ist von 5 bis 30 Minuten programmierbar oder deaktiviert.

Überschreiben der Relaissteuerung

Mit einem Knopfdruck kann das Relais des Mini-Reglers deaktiviert (Aus), in Steuerung gesetzt (Auto) oder für den manuellen Betrieb aktiviert werden (Ein), was zum Ansaugen einer Dosierpumpe nützlich ist.

Mehrfarbiger LED-Indikator

Die mehrfarbige LED-Anzeige ermöglicht es dem Betreiber, den Status des Reglers schnell zu überprüfen.

  • Grün = Messgerät im Messmodus und der Messwert liegt über dem Sollwert.
  • Orange / Gelb = Messwert liegt unter dem Sollwert und das Relais ist aktiv.
  • Rot blinkend = Zeigt einen Alarmzustand an, z. B. wenn die maximale Dosierzeit überschritten wurde.







Durch Sicherungen geschützte Dosierkontakte

Der Relais-Dosierkontakt ist für eine Last von bis zu 2 A ausgelegt und ist durch eine Sicherung geschützt.

Beschriftete Anschlussverbindungen

Schnellanschlussklemmenblöcke sind eindeutig beschriftet und ermöglichen einen einfachen Anschluss an Strom, Leitfähigkeitssonde und Relais, die zum Betrieb einer Dosierpumpe, eines Ventils, eines akustischen Alarms oder einer Leuchtanzeige verwendet werden können.







Amperometrische Sonde mit 1/2"-NPT-Außengewinde zur In-Line-Montage*

Der Miniregler BL983317 verwendet die LeitfähigkeitssondeHI7632-00, die mit verschiedenen Kabellängen erhältlich ist.

*HI7632-00 ist nicht im Lieferumfang enthalten und muss separat bestellt werden.





Frontansicht

Die Abmessungen des Einbauausschnitts sind ebenso angegeben wie die Abmessungen der Außenwand.





Seitenansicht

Verstellbare Positionshalterungen ermöglichen ein einfaches und sicheres Einschieben des Controllers.



Technische Daten



Leitfähigkeit Messbereich

0,00 bis 10,00 mS/cm

Auflösung

0.01 mS/cm

Genauigkeit

±2 % des Messbereiches

Kalibrierung

Manuell, mit Trimmer

Dosierrelais

Max. 2 A (mit Sicherung), 250 V AC, 30 V DC

Dosierauswahl

Relais aktiviert (Kontakt geschlossen), wenn der Messwert kleiner als der Sollwert ist

Regelpunkt

Einstellbar von 0 bis 10 mS/cm

Reaktionszeit

Einstellbar, typischerweise von 5 bis ca. 30 Minuten

Temperaturkompensation

Automatisch von 5 bis 50 °C (41 bis 122 °F), mit with β = 2 %/ºC

Stromversorgung

Modell „-0“: 12 V DC-Adapter (inkludiert);Modell „-1“: 230 V AC; 50/60 Hz

Maße

83 x 53 x 99 mm (3.3 x 2.1 x 3.9’’)

Gewicht

Modell „-0“: 200 g (7,1 oz.);Modell „-1“: 300 g (10,6 oz)

Bestellinformationen

BL983317-0 (12 V DC) und BL983317-1 (230 V AC) werden mit Montageklammern, transparenter Abdeckung und Bedienungsanleitung geliefert.
