Trübungssonde mit niedrigem Bereich für HI5x0-Controller – HI7660-28xx

Was ist die HI7660-28 Sonde?

Die HI7660-28 ist ein nephelometrisches Messgerät zur präzisen Erkennung niedriger Trübungswerte im Wasser. Diese digitale Sonde ist mit den universellen Steuerungen HI510 und HI520 von Hanna Instruments® kompatibel und für die Installation in Wasseraufbereitungsanlagen konzipiert, bei denen eine zuverlässige Überwachung entscheidend ist. Dank Infrarot-Optik und werkseitiger Kalibrierung bietet die Sonde langfristige, stabile Leistung mit minimalem Wartungsaufwand. Die HI7660-28 erfüllt vollständig die internationalen Normen ISO 7027 – EN 27027 und ist somit eine regelkonforme Lösung für die Prozesskontrolle in kommunalen, industriellen und umweltbezogenen Bereichen.

Funktionsprinzip

Die HI7660-28 arbeitet nach dem nephelometrischen Prinzip – sie misst das von Schwebstoffen gestreute Licht in einer Wasserprobe. Eine Infrarot-LED erzeugt einen Lichtstrahl, der durch ein optisches Fenster in die Probe geleitet wird. Die Schwebstoffe streuen das Licht, das dann in einem Winkel von 90° von einer internen Photodiode erkannt wird. Das gestreute Licht wird in ein elektrisches Signal umgewandelt, das proportional zum Trübungsgrad ist, ausgedrückt in FNU (Formazin Nephelometric Units). Diese Konfiguration ermöglicht präzise Messungen auch bei sehr niedriger Trübung – ideal für Anwendungen wie Trinkwasserüberwachung oder die Beurteilung der Filterleistung.

Empfohlene Anwendungen

Die HI7660-28 eignet sich für alle Umgebungen, in denen eine kontinuierliche und präzise Trübungsmessung erforderlich ist. Besonders empfohlen wird sie für den Einsatz in Trinkwasseraufbereitungsanlagen, wo Trübung ein wichtiger Indikator für Sicherheit und Qualität ist. Ebenso wird sie zur Überwachung von kommunalem und industriellem Abwasser sowie in Entsalzungsanlagen eingesetzt. Darüber hinaus dient sie als zuverlässiges Werkzeug für die Umweltüberwachung, bei der die Echtzeiterkennung von Veränderungen der Wasserqualität unerlässlich ist.

Genauigkeit und Zuverlässigkeit

Dank des optischen Designs und hochwertiger Komponenten liefert die HI7660-28 äußerst präzise Messungen über einen breiten Bereich. Sie deckt einen Messbereich von 0,000 bis 400,0 FNU ab, mit einer Auflösung von 0,001 FNU bis 0,1 FNU. Die Genauigkeit wird durch die automatische Temperaturkompensation unterstützt: Ein interner Temperatursensor passt die Messwerte entsprechend der Probentemperatur an und gewährleistet so korrekte Ergebnisse auch bei wechselnden Umweltbedingungen.

Intelligente Kalibrierung

Jede HI7660-28 ist werkseitig mit voreingestellten Parametern kalibriert, einschließlich Nullpunkt und Steigung der Kalibrierkurve. Eine manuelle Kalibrierung durch den Benutzer ist ebenfalls möglich – entweder als Einpunkt- oder Zweipunktkalibrierung zur Feinabstimmung von Steigung und Offset. Die Kalibrierdaten werden direkt in der Sonde gespeichert, einschließlich Datum, Uhrzeit, verwendeter Standard und Kalibrierkoeffizienten. Das gewährleistet vollständige Rückverfolgbarkeit und minimiert die Notwendigkeit häufiger Neukalibrierungen. Der Kalibrierzeitraum ist vom Benutzer zwischen 1 und 99 Tagen konfigurierbar oder kann vollständig deaktiviert werden.

Robust, vielseitig und integrationsbereit

Mit ihrem robusten PVC-Gehäuse ist die HI7660-28 für anspruchsvolle Umgebungen ausgelegt. Mit Schutzart IP68 ist sie vollständig wasserdicht und für den Langzeiteinsatz untergetaucht geeignet. Sie kann bei Drücken bis zu 6 bar bei 25 °C und 3 bar bei 50 °C betrieben werden. Die Sonde ist mit Kabellängen von 2, 5 oder 10 Metern erhältlich und kann in verschiedensten Anwendungen installiert werden. Die digitale Kommunikation erfolgt über eine RS485-Schnittstelle mit dem MODBUS RTU-Protokoll, wodurch sie mit den meisten industriellen Automatisierungssystemen kompatibel ist.

Durchflusszellen-Installation

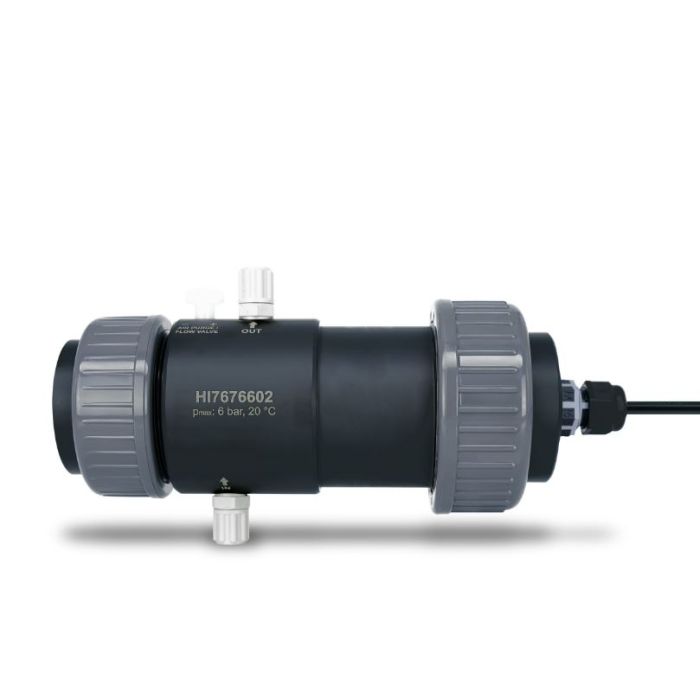

Für Anwendungen mit geringer Trübung wird empfohlen, die HI7660-28 in einer druckbeaufschlagten Durchflusszelle wie der HI7676602 zu installieren. Dieses Zubehör ist wichtig, um Umgebungslichtstörungen zu eliminieren, einen stabilen Probenfluss zu gewährleisten und Effekte wie Entgasung zu minimieren, die die Messgenauigkeit beeinträchtigen könnten. Die Durchflusszelle wird mit Wandhalterung, Sondenadapter mit O-Ring, Ein- und Auslassschläuchen sowie einem Verriegelungskragen für eine sichere Installation geliefert.
