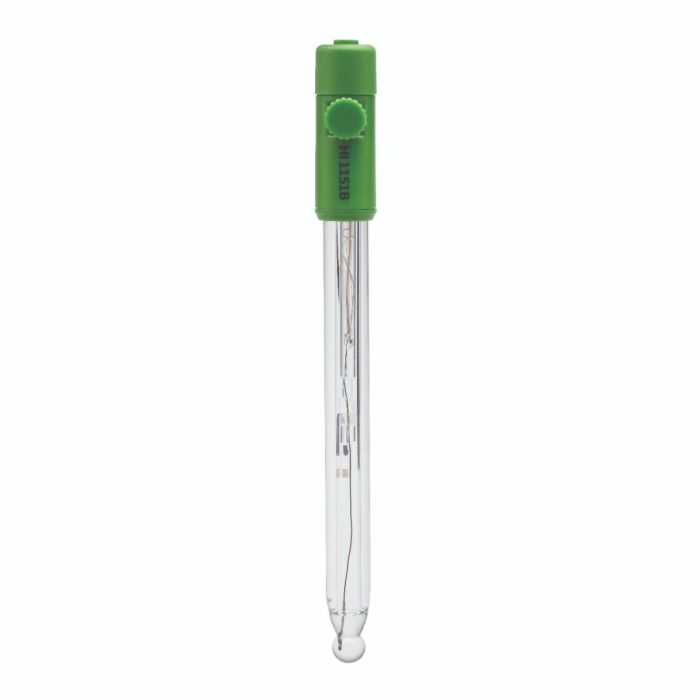

Nachfüllbare Kombination pH Elektrode für nichtwässrige Titration
Diese Spezialelektrode ist für den Einsatz bei nichtwässrigen Titrationen mit organischen Elektrolyten konzipiert. Die Polypropylenkappe bietet eine hohe chemische Beständigkeit und die internen Santopren-Dichtungen, die den Anschluss des internen Elektrodenanzeigedrahtes isolieren, sorgen für eine lange Haltbarkeit gegen Lösungsmittel. Zum weiteren Schutz des inneren Teils der pH-Elektrode werden die Santopren-Dichtungen mit einem Harz verstärkt.
- Hergestellt aus chemisch resistenten Materialien für eine lange Lebensdauer der Elektroden in aggressiven Lösungsmitteln.
- Hochtemperatur-Glaskörper für den Einsatz im Bereich von 0 bis 100°C (32 bis 212°F).
- Ideal für die pH-Messung bei organischen Stoffen und nichtwässrigen Titrationen.
Das HI1151B verwendet Hochtemperaturglas (HT), einen runde Messspitze, einen Glasgehäuse, eine einzelne Keramikfritte, einen doppeltes Diaphragma und ist mit 3,5M KCl nachfüllbar..
High-Temperature Glass Formulation
Die Messung des pH-Werts bei sehr hohen Temperaturen schadet der empfindlichen Messspitze und verkürzt seine Lebensdauer. Eine pH-Elektrode mit Allzweckglas (GP) hat bei 25°C einen Widerstand von 100 Megaohm, während der Widerstand von HT-Glas bei 25°C etwa 400 Megaohm beträgt. Wenn das HI1151B bei höheren Temperaturen verwendet wird, sinkt der Widerstand und nähert sich dem von GP-Glas an. Das HI1151B eignet sich für die Verwendung mit Proben, die zwischen 0 und 100°C messen.
Sphärische Glas Spitze
Die sphärische Messspitze ist für allgemeine Zwecke geeignet. Andere Spitzenformen sind beispielsweise eine konische Spitze für das Eindringen und eine flache Spitze für Oberflächenmessungen.
Glasgehäuse
Das Glasgehäuse ist ideal für den Einsatz im Labor. Glas ist widerstandsfähig gegen viele aggressive Chemikalien und lässt sich leicht reinigen. Der Glaskörper ermöglicht außerdem eine schnelle Wärmeübertragung auf den internen Referenzelektrolyten. Die von der Referenzzelle erzeugten mV sind temperaturabhängig. Je schneller die Elektrode das Gleichgewicht erreicht, desto gleichmäßiger ist das Referenzpotential. The Santoprene internal seals isolate the connection of the internal electrode indicating wire provides long-lasting durability against solvents. To further protect the internal portion of the pH electrode, a resin is used to reinforce the Santoprene seals.
Eine keramische Doppel Diaphragma Referenz
Das Diaphragma HI1151B ist ein Doppeldiaphragma. pH-Elektroden sind als Einfachdiaphragma oder Doppeldiaphragma erhältlich. Siehe unten für eine vollständige Beschreibung der Unterschiede. Das Diaphragma, auch als Salzbrücke bekannt, ist ein notwendiger Bestandteil des elektrischen Stromkreises. Die Ionen müssen durch das Diaphragma fließen, um einen gleichmäßigen Messwert zu erhalten. Die äußere Referenz hat eine einzelne Keramikfritte. Keramik ist ein poröses Material, das sich leicht mit dem Glaskörper verschmelzen lässt und einen ähnlichen Ausdehnungskoeffizienten aufweist. Das Diaphragma hat eine Durchflussrate von 15-20 μl/Stunde. Andere Diaphragma-Typen sind mit höheren Durchflussraten und aus anderen Materialien erhältlich.
Nachfüllbar
Die HI1151B ist eine nachfüllbare Elektrode. Da es sich um eine pH-doppel Diaphragmaelektrode handelt, ist die Fülllösung HI7082 3,5M KCl. Diese Lösung enthält kein Silber wie bei der einzel Diaphragma-Elektrode. Das Fehlen von Silber verhindert, dass sich an der Diaphragma-Oberfläche ein Silberniederschlag bildet und diese verstopft. Eine Verstopfung des Diaphragmas führt zu schwankenden und unregelmäßigen Messwerten.
BNC Connector
Das HI1151B verwendet einen BNC-Anschluss. Dieser Steckertyp ist insofern universell, als er an jedem pH-Messgerät verwendet werden kann, das über einen BNC-Eingang für die Sonde verfügt. Andere Steckertypen sind z. B. DIN, Schraubstecker, T-Typ und 3,5 mm, um nur einige zu nennen. Diese Arten von Steckern sind in der Regel für einen bestimmten Messgerätetyp reserviert und nicht austauschbar.
pH Elektroden mit einem Diaphragma versus doppel Diaphragma
Herkömmliche Elektroden haben normalerweise ein einziges Diaphragma. Wie in der obigen Abbildung dargestellt, haben diese Elektroden nur eine einzige Verbindung zwischen dem internen Referenzdraht und der externen Lösung. Unter ungünstigen Bedingungen, wie hohem Druck, hoher Temperatur, stark sauren oder alkalischen Lösungen, kehrt sich der positive Fluss des Elektrolyten durch die Verbindungsstelle oft um, was dazu führt, dass Probenlösung in den Referenzraum eindringt. Bleibt dies unbemerkt, kann die Referenzelektrode verunreinigt werden, was zu einem vollständigen Ausfall der Elektrode führt. Ein weiteres potenzielles Problem bei Einzeldiaphragmen ist die Verstopfung der Übergangsstelle durch Silberchlorid (AgCl), das sich ablagert. Silber kann sich in Proben, die Tris-Puffer oder Schwermetalle enthalten, leicht ablagern. Wenn die Elektrolytlösung mit der Probe in Kontakt kommt, scheidet sich etwas AgCl auf der Außenfläche des Diaphragmas ab. Das Ergebnis sind abweichende Messwerte des Sensors.
Das Hanna-Doppeldiaphragmasystem hat, wie der Name schon sagt, zwei Diaphragmen, von denen nur eine mit der Probe in Berührung ist, wie in der Abbildung gezeigt. Unter ungünstigen Bedingungen ist die gleiche Tendenz zum Eindringen der Probe zu beobachten. Da das Bezugselektrodensystem jedoch räumlich vom Zwischenelektrolytbereich getrennt ist, wird die Verunreinigung der Elektrode auf ein Minimum reduziert. Die Wahrscheinlichkeit einer Verstopfung des Übergangs ist bei einer Elektrode mit doppeltem Übergang ebenfalls geringer, da die äußere Referenzzelle eine "silberfreie" Fülllösung verwendet. Da kein Silber vorhanden ist, bildet sich auch kein Niederschlag, der die Sperrschicht verstopfen könnte.
Spezifikationen
Spezifikation |
Detail |
SKU |
HI1151B |
Beschreibung |
nachfüllbare, Kombination pH Elektrode |
Referenz |
doppel, Ag/AgCl |
Diaphragma / Flussrate |
keramisch, einfach / 15-20 µL/h |
Elektrolyt |
– |
Max. Druck |
0.1 bar |
Messbereich |
pH: 0 bis 13 |
Empfohlene Arbeitstemperatur |
0 bis 100°C (32 bis 212°F) — HT |
Spitze / Form |
sphärisch (dia: 9.5 mm) |
Temperatur Sensor |
Nein |
Verstärker |
Nein |
Gehäusematerial |
Glas |
Kabel |
Koaxial; 1 m (3.3') |
Empfohlene Verwendung |
nichtwässrige Titration |
Verbindung |
BNC |
