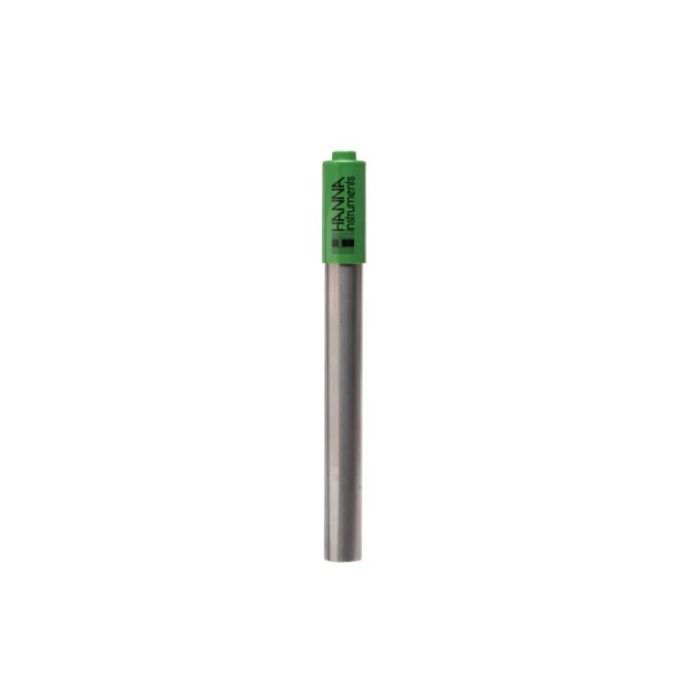

pH-Elektrode für Kessel und Kühltürme (Titan, DIN) - HI72911D

Allzweckglas

Die Messung des pH-Wertes bei sehr hohen Temperaturen wirkt sich nachteilig auf den empfindlichen Glaskolben aus und verkürzt dessen Lebensdauer. Eine pH-Elektrode mit Allzweckglas hat einen Widerstand von 100 MΩ bei 25 °C, während der Widerstand von Niedrigtempeaturglas bei 25 °C etwa 50 MΩ beträgt. Wenn die Temperatur des Glases in der Probe abnimmt, nähert sich der Widerstand des Niedrigtemperaturglases dem des Allzweckglases an. Bei Verwendung von Allzweckglas würde der Widerstand über den optimalen Bereich hinaus ansteigen, was zu einer erhöhten Impedanz führt und letztlich die Messung beeinträchtigt. Die HI72911D eignet sich zur Verwendung mit Proben innerhalb eines Bereiches von 0 bis 80 °C.

Flacher Messkolben

Der versenkte Flachspitzenkolben des HI72911D ist leicht zu reinigen und verhindert, dass sich gelöste Feststoffe auf dem Sensor ansammeln. Andere Spitzenformen sind konisch für Penetration und kugelförmig für Messungen in wässrigen Flüssigkeiten.

Titangehäuse

Ein Titankörper erhöht die Widerstandsfähigkeit gegen elektrostatische und magnetische Felder. Es ermöglicht auch eine starke Korrosionsbeständigkeit, selbst in Meerwasser.

Potentialausgleichsstift

Ein Potentialausgleichsstift ist eine Differenzmesstechnik, die zur Eliminierung von Erdschleifen und Gleichtaktstörungen für das Messsystem verwendet wird. In einem System ohne Potentialausgleichsstift können elektrische Ströme in der Probe die Halbzellen-Referenzspannung beeinflussen, die über die Flüssigkeit mit der Probe verbunden ist. In diesem Fall nimmt die Referenzelektrode die elektromagnetischen Felder auf und die Messung des pH-Wertes wird beeinträchtigt. Der Potentialausgleichsstift isoliert diese Störfelder von der Referenzelektrode. Das Titangehäuse der HI72911D dient als Potentialausgleichsstift für sichere und präzise pH-Messungen.

PTFE-Kontaktstelle

Poröses Polytetrafluorethylen (PTFE) ist ein hydrophobes Material, das in verschiedenen Porositäten erhältlich ist. Diese Art von Kontaktstellen wird häufig bei Elektroden mit Polymerelektrolyten verwendet. Aufgrund seiner chemischen Eigenschaften ist PTFE in industriellen Anwendungen weit verbreitet.

DIN-Anschluss

Die HI72911D verfügt über einen DIN-Stecker. Dieser Steckertyp ist im Allgemeinen für die Messgeräte, mit denen sie geliefert werden, proprietär und möglicherweise nicht austauschbar. Die HI72911D ist für die Verwendung mit Hannas pH-Meter HI99141 vorgesehen. Andere Arten von Steckverbindern sind BNC-, Schraub-, T-Typ- und 3,5 mm-Stecker, um nur einige zu nennen.

Elektroden mit Einzelverbindung vs. Doppelverbindung

Herkömmliche Elektroden sind in der Regel Einzelverbindungen. Wie in der Abbildung oben dargestellt, haben diese Elektroden nur eine einzige Verbindung zwischen dem internen Referenzdraht und der externen Lösung. Unter widrigen Bedingungen, wie z.B. Hochdruck, Hochtemperatur, stark saure oder alkalische Lösungen, wird der positive Fluss des Elektrolyten durch die Verbindung oft umgekehrt, was zum Eindringen von Probenlösung in den Referenzraum führt. Wird dies nicht überprüft, kann die Referenzelektrode verunreinigt werden, was zu einem vollständigen Elektrodenausfall führen kann. Ein weiteres potenzielles Problem bei Einzelverbindungselektroden ist die Verstopfung der Verbindung durch Silberchlorid (AgCl)-Ausfällung. Silber kann leicht in Proben, die Tris-Puffer oder Schwermetalle enthalten, ausgefällt werden. Wenn die Elektrolytlösung mit der Probe in Kontakt kommt, fällt etwas AgCl auf der Außenfläche der Verbindung aus. Das Ergebnis sinde driftende Messwerte durch den Sensor. Hannas Doppelverbindungssystem hat, wie der Name schon sagt, zwei Verbindungen, von denen nur eine mit der Probe in Kontakt steht, wie in der Abbildung dargestellt. Unter ungünstigen Bedingungen ist die gleiche Tendenz des Probeneintritts erkennbar. Da das Referenzelektrodensystem jedoch physikalisch vom Zwischenelektrolytbereich getrennt ist, wird die Verschmutzung der Elektrode minimiert. Die Wahrscheinlichkeit einer Verstopfung der Verbindung wird auch mit einer Doppelverbindungselektrode reduziert, da die äußere Referenzzelle eine Fülllösung verwendet, die "silberfrei" ist. Da kein Silber vorhanden ist, gibt es keinen Niederschlag, der sich bilden kann, um die Verbindung zu verstopfen.
