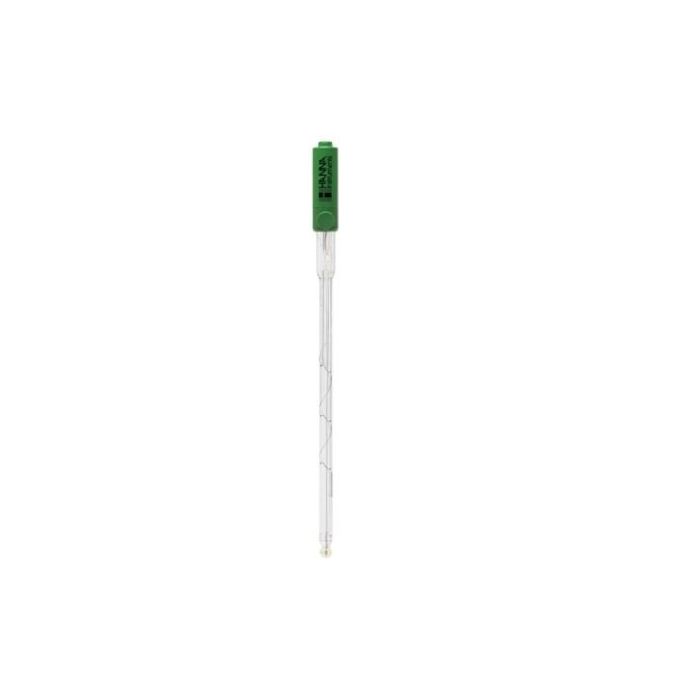

pH-Elektrode für Küvetten mit BNC-Anschluss - HI1331B

pH-Elektrode für Flaschen

Hanna Instruments bietet eine große Auswahl an pH-Elektroden an, die für viele verschiedene Anwendungen konzipiert sind. Die Art des Glases, das für die Messung des pH-Werts verwendet wird, die Form des Kolbens, das Material des Körpers, die Art der Verbindung, die Art der Referenz und der verwendete Elektrolyt sind nur einige der Designüberlegungen. Das HI1331B verwendet Allzweckglas (GP), einen kugelförmigen Kolben, einen Glaskörper, eine einzelne Keramikverbindung und ist mit 3,5M KCl AgCl nachfüllbar.

Allzweck-Glasformulierung

Die Messung des pH-Werts bei sehr hohen Temperaturen schadet dem empfindlichen Glaskolben und verkürzt seine Lebensdauer. Eine pH-Elektrode mit Allzweckglas (GP) hat bei 25 °C einen Widerstand von 100 Megaohm, während der Widerstand von LT-Glas bei 25 °C etwa 50 Megaohm beträgt. Wenn die Temperatur des Glases in der Probe sinkt, nähert sich der Widerstand des LT-Glases dem des GP-Glases an. Bei Verwendung von GP-Glas würde der Widerstand über den optimalen Bereich hinaus ansteigen, was zu einer erhöhten Impedanz führt und letztlich die Messung beeinträchtigt. Das HI1331B eignet sich für die Verwendung mit Proben, die zwischen 0 und 70 °C messen.

Kugelförmige Glühbirne

Der kugelförmige Kolben ist für allgemeine Zwecke geeignet. Zu den anderen Spitzenformen gehören die konische Spitze für Eindringmessungen und die flache Spitze für Oberflächenmessungen.

Glasgehäuse

Der Glaskörper ist ideal für den Einsatz im Labor. Das Glas ist beständig gegen viele aggressive Chemikalien und lässt sich leicht reinigen. Der Glaskörper ermöglicht außerdem eine schnelle Wärmeübertragung auf den internen Referenzelektrolyten. Die von der Referenzzelle erzeugte mV ist temperaturabhängig. Je schneller die Elektrode das Gleichgewicht erreicht, desto gleichmäßiger ist das Referenzpotential.

Einzelne keramische Sperrschicht

Der äußere Übergang einer Elektrode, auch als Salzbrücke bezeichnet, ist ein notwendiger Bestandteil des elektrischen Stromkreises. Die Ionenbewegung muss durch den Übergang fließen, um eine gleichmäßige Messung zu gewährleisten. Der äußere Bezugspunkt besteht aus einer einzigen Keramikfritte. Die Keramik ist ein poröses Material, das sich leicht mit dem Glaskörper verschmelzen lässt und einen ähnlichen Ausdehnungskoeffizienten aufweist. Eine einzelne Keramikfritte hat eine Durchflussrate von 15-20 μl/Stunde. Es sind auch andere Anschlussarten mit höheren Durchflussraten und aus anderen Materialien erhältlich.

Nachfüllbar

Das HI1331B ist eine nachfüllbare Sonde. Da es sich um eine pH-Elektrode mit einem Übergang handelt, ist die Fülllösung HI7071 3,5M KCl AgCl. Wenn eine nachfüllbare pH-Elektrode verwendet wird, sollte die Füllkappe vor der Kalibrierung und Messung entfernt werden. Durch das Abnehmen der Kappe entsteht in der Referenzzelle ein positiver Druck, der eine höhere Durchflussrate des Elektrolyten durch die äußere Verbindung ermöglicht. Eine höhere Durchflussrate führt zu einem schnelleren und stabileren Messwert.

BNC-Anschluss

Das HI1331B verwendet einen BNC-Stecker. Dieser Steckertyp ist insofern universell, als er an jedem pH-Messgerät verwendet werden kann, das über einen BNC-Sondeneingang verfügt. Andere Steckertypen sind z. B. DIN, Schrauben, T-Typ und 3,5 mm, um nur einige zu nennen. Diese Arten von Steckern sind in der Regel für einen bestimmten Messgerätetyp vorgesehen und nicht austauschbar.

Spezifikationen
