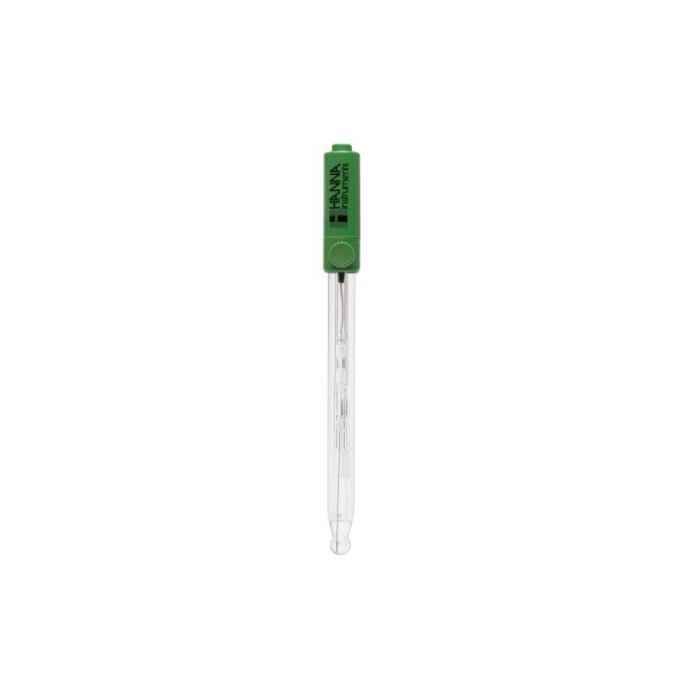

pH-Elektrode mit Kalomel-Referenz und BNC-Anschluss - HI1144B

pH-Elektrode mit dem Calomel-Bezug

Hanna Instruments bietet eine große Auswahl an pH-Elektroden an, die für viele verschiedene Anwendungen konzipiert sind. Die Art des Glases, das für die Messung des pH-Werts verwendet wird, die Form des Kolbens, das Material des Körpers, die Art der Verbindung, die Art der Referenz und der verwendete Elektrolyt sind nur einige der Designüberlegungen. Das HI1144B verwendet Hochtemperaturglas (HT), einen kugelförmigen Kolben, einen Glaskörper, eine einzelne Keramikfritte, einen einzelnen Übergang und ist mit 3,5 M KCl nachfüllbar.

Hochtemperatur-Glasformulierung

Die Messung des pH-Werts bei sehr hohen Temperaturen schadet dem empfindlichen Glaskolben und verkürzt seine Lebensdauer. Eine pH-Elektrode mit Allzweckglas (GP) hat bei 25 °C einen Widerstand von 100 Megaohm, während der Widerstand von HT-Glas bei 25 °C etwa 400 Megaohm beträgt. Wenn die HI1144B bei höheren Temperaturen verwendet wird, sinkt der Widerstand und nähert sich dem von GP-Glas an. Das HI1144B eignet sich für die Verwendung mit Proben, die zwischen 0 und 100 °C messen.

Sphärischer Kolben

Der kugelförmige Kolben ist für allgemeine Zwecke geeignet. Andere Spitzenformen sind konisch für die Penetration und flach für Oberflächenmessungen.

Glasgehäuse

Der Glaskörper ist ideal für den Einsatz im Labor. Das Glas ist beständig gegen viele aggressive Chemikalien und lässt sich leicht reinigen. Der Glaskörper ermöglicht außerdem eine schnelle Wärmeübertragung auf den internen Referenzelektrolyten. Die von der Referenzzelle erzeugte mV ist temperaturabhängig. Je schneller die Elektrode das Gleichgewicht erreicht, desto gleichmäßiger ist das Referenzpotential.

Einzelner keramischer äußerer Anschluss

Das HI1144B ist mit einer einzigen Sperrschicht ausgestattet. Die Sperrschicht, auch Salzbrücke genannt, ist ein notwendiger Bestandteil des elektrischen Schaltkreises. Die Ionenbewegung muss durch die Sperrschicht fließen, um einen gleichmäßigen Messwert zu erhalten. Die äußere Referenz besteht aus einer einzigen Keramikfritte. Die Keramik ist ein poröses Material, das sich leicht mit dem Glaskörper verschmelzen lässt und einen ähnlichen Ausdehnungskoeffizienten aufweist. Eine einzelne Keramikfritte hat eine Durchflussrate von 15-20 μl/Stunde. Es sind auch andere Anschlussarten mit höheren Durchflussraten und aus anderen Materialien erhältlich.

Nachfüllbar

Der HI1144B ist eine nachfüllbare Sonde. Ihre Fülllösung, HI7082 3,5M KCl, enthält kein Silber. Das Fehlen von Silber verhindert, dass sich an der Verbindungsfläche ein Silberniederschlag bildet und diese verstopft. Eine Verstopfung der Verbindungsstelle führt zu unregelmäßigen und fehlerhaften Messwerten.

BNC-Anschluss

Das HI1144B verwendet einen BNC-Stecker. Dieser Steckertyp ist insofern universell, als er an jedem pH-Messgerät verwendet werden kann, das über einen BNC-Sondeneingang verfügt. Andere Steckertypen sind z.B. DIN, Schraubstecker, T-Typ und 3,5 mm, um nur einige zu nennen. Diese Arten von Steckern sind in der Regel für einen bestimmten Messgerätetyp vorgesehen und nicht austauschbar.

Spezifikationen
