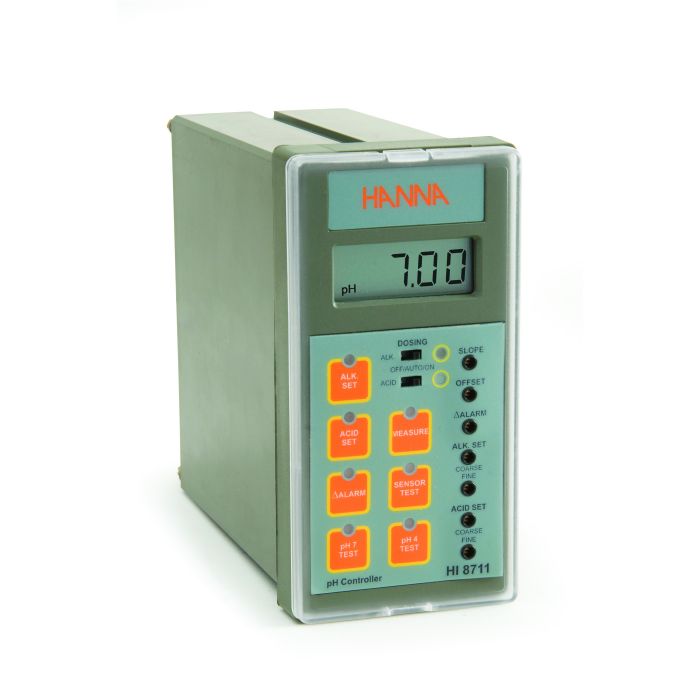

pH-Regler mit dualem Analogausgang und Selbstdiagnose - HI8711
Der HI8711 analoge pH-Regler erlaubt die Auswahl von zwei Regelpunkten mit zwei unabhängigen Ausgängen für die Dosierung von Säure und Base.
- Selbstdiagnose zur Überprüfung des Offsets und der Steilheit der Kalibrierung sowie des Elektrodenzustandes
- Fail-Safe-Alarm-System schützt vor Problemen durch Stromausfall oder Signalunterbrechung
- Manuell wählbare Dosiersteuerung (ein, aus und automatisch) für alkalische und saure Dosierung mit Anzeige
Fail-Safe-Alarm-System
Das exklusive Fail-Safe-Alarm-System von Hanna schützt vor Problemen durch Stromausfall oder Signalunterbrechung, die die typischen Risiken in Industrieumgebungen darstellen. Ein Alarmzustand wird durch eine rote LED direkt an der Vorderseite des Reglers angezeigt.
Überdosierungsschutz
Der HI8711 verfügt über einen zeitlich einstellbaren Dosierschutz von 5 bis 60 Minuten. Wenn die Dosierung die ausgewählte Zeit überschreitet, wird der Alarm ausgelöst und der Dosierkontakt deaktiviert. Diese Funktion kann aktiviert oder deaktiviert werden.
Ein- und Ausgangsverbindungen
Jedes Modell akzeptiert entweder eine direktes Eingangssignal von einer pH- oder Redox-Elektrode oder von einem Messumformer über einen 4-20-mA-Eingang. Der HI8711 bietet auch Ausgangs- und Eingangsanschlüsse von ±5 V für verstärkte Elektroden. Darüber hinaus können Sie die Ausgangskonfiguration für den Anschluss eines Recorders oder einer SPS zwischen 0-20 und 4-20 mA wählen.
Selbstdiagnose
Der HI8711 Regler verfügt über integrierte Diagnosefunktionen, mit denen der Benutzer das Instrument überprüfen und Fehler beheben kann. Die Diagnosen werden über die Bedienelemente an der Front durchgeführt und können zur Eingrenzung der Fehlerursache, beispielsweise durch Elektrodenkontamination oder durch Fehler in der Verstärkerschaltung, verwendet werden.
Differentialeingang
Unterstützt Differentialverbindungen, um typische Probleme zu vermeiden, die durch Erdschleifenströme verursacht werden, z. B. fortschreitende Beschädigung der Elektrode, schwankende Messungen und schlechte Prozessregelung.
Hochwertige Konstruktion
Ein abnehmbarer, transparenter Spritzwasserschutz schützt das frontseitige Armaturenbrett.
Technische Daten
|
pH Messbereich |
0,0 bis 14,0 pH |
|
Auflösung |
0.01 % pH |
|
Genauigkeit |
±0,02 pH (0 bis 100 °C); ±0,05 pH (-20 bis 0 °C) (Elektrode); ±0,5 % (Input von Transmitter) |
|
Temperaturkompensation |
Fix oder automatisch mit Pt100 von -20 bis 100 °C (-4 bis 212 °F) |
|
Kalibrierung |
Offset: ±2 pH mit Offset-Trimmer; Steilheit: 80 bis 110 % mit Steilheits-Trimmer |
|
Aufzeichnungsausgang |
0-20 mA oder 4-20 mA (isoliert) |
|
Analogeingang |
4 - 20 mA |
|
Dosierrelais |
max. 2 A (sicherungsgeschützt), 250 V AC, 30 V DC |
|
Leistungsausgang |
±5 Vcc; 150 mA max. Last für verstärkte Elektroden |
|
Regelpunktrelais |
2, isoliert, 2 A, max. 240 V, resistiv, 1.000.000 Schaltzyklen (nicht gesichert) |
|
Regelpunkte |
0,00 bis 14,00 pH |
|
Hintergrundbeleuchtung |
kontinuierlich an Dosierkontrolle OFF/AUTO/ON mit Wahlschalter |
|
Überdosierkontrolle |
Einstellbar, von 5 min bis 60 min oder deaktivierbar per Draht auf der Rückseite |
|
Alarmrelais |
1, isoliert, 2 A, max. 240 V, resistiv, 1.000.000 Schaltzyklen (nicht gesichert) |
|
Alarmbereich |
0,2 bis 3,00 pH |
|
Umgebungsbedingungen |
-10 bis 50 °C (14 bis 122 °F); RH max. 95 % nichtkondensierend |
|
Gehäusematerial |
Gehäuse aus schwarz eloxiertem Aluminium; Vorder- und Rückseite mit ABS; transparente spritzwassergeschützte Frontabdeckung |
|
Spannungsversorgung |
115 ou 230 Vac; 60/50 Hz |
|
Maße |
141 x 69 mm (5.6 x 2.7'') |
|
Gewicht |
1 kg (2.2 lb.) |
