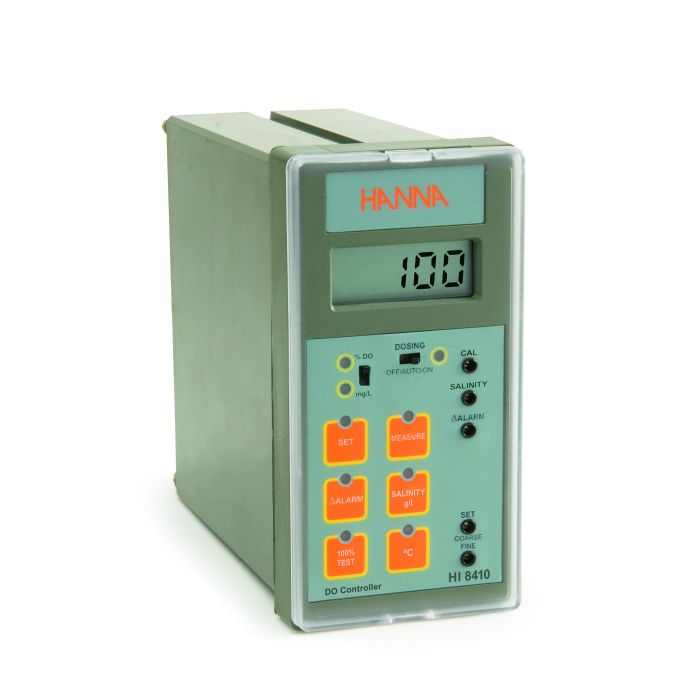

Regler für gelösten Sauerstoff mit erweitertem Messbereich und Analogausgang - HI8410
- Das Fail-Safe-Alarm-System schützt diese Zähler vor den Tücken der Prozesssteuerung.
- Wartungsarme galvanische Sonde
Fail-Safe-Alarm-System
Das exklusive Fail-Safe-Alarm-System von Hanna schützt vor Problemen durch Stromausfall oder Signalunterbrechung, die die typischen Risiken in Industrieumgebungen darstellen. Ein Alarmzustand wird durch eine rote LED direkt an der Vorderseite des Controllers angezeigt.
Automatische Temperaturkompensation
Die Messwerte für gelösten Sauerstoff werden automatisch auf die Temperatur und die Membranpermeabilität kompensiert.
Salinitätskompensation
Die Salzgehaltskompensation ermöglicht die Bestimmung von gelöstem Sauerstoff auch in Systemen mit salzhaltigem Wasser.
Einfache Bedienung
Die Instrumente sind mit einer Standard-DIN-Montageplatte, mit Tastatur und einem großen LCD mit Hintergrundbeleuchtung auf der Vorderseite ausgestattet und bieten eine Reihe von Selbstdiagnosefunktionen.
Analoge Ausgänge
Um die Fehlerbehebung zu verbessern und Daten während der Überwachung aufzuzeichnen, schließen Sie einfach ein Aufzeichnungsgerät an die 4 bis 20 mA-Ausgangskontakte des Instruments an, die sich bequem auf der Vorderseite befinden, und erhalten bei Bedarf eine Kopie der Ergebnisse.
Diagnostische Tests
Der HI8410 Regler verfügt über integrierte Diagnosefunktionen, mit denen der Benutzer das Instrument überprüfen und Fehler beheben kann. Die Diagnosen werden über die Bedienelemente an der Front durchgeführt und können zur Eingrenzung der Fehlerursache verwendet werden.
Technische Daten
|
Gelöster Sauerstoff Messbereich |
0,0 bis 50,0 mg/L (ppm) O₂; 0 bis 600 % O |
|
Messverfahren galvanisch |
Sonde HI76410/4 mit 4 Meter Kabel oder HI76410/10 mit 10 Meter Kabel (nicht inkludiert) |
|
Auflösung |
0,1 mg/L (ppm) oder 1 % (O₂) |
|
Genauigkeit |
±1 % des Messwertes (O₂) |
|
Temperaturkompensation |
automatisch, von -5 bis 50 °C (23 bis 122 °F) |
|
Salzkompensation |
0 bis 51 g/L (Auflösung 1 g/L) |
|
Kalibrierung |
manuell, Ein-Punkt, in Luft |
|
Dosierrelais |
1, isoliert, 2 A, max. 240 V, resistiv, 1.000.000 Schaltzyklen |
|
Regelpunktbereich |
1 bis 600 % O₂; 0,1 bis 50,0 mg/L (ppm) O₂ |
|
Hysteresebereich |
0,5 bis 2,4 mg/L (ppm) O₂ |
|
Alarmbereich |
1,0 bis 5,0 mg/L (ppm) O₂ |
|
Dosierkontrolle |
OFF/AUTO/ON mit Wahlschalter |
|
Überdosierkontrolle |
Einstellbar, von 5 min bis 60 min oder deaktivierbar per Draht auf der Rückseite |
|
Hintergrundbeleuchtung |
kontinuierlich an |
|
Gehäuse aus feuerfestem |
ABS mit spritzwasserfester Abdeckung auf der Vorderseite Montageausschnitt 141 x 69 mm (5,6 x 2,7’’) |
|
Aufzeichnungsausgang |
0 bis 20 mA oder 4 bis 20 mA (isoliert) |
|
Spannungsversorgung |
115 VAC ±10%; 50/60 Hz |
|
Umgebungsbedingungen |
10 bis 50 °C (14 bis 122 °F); RH max. 95 % nichtkondensierend |
|
Gewicht |
1 kg (2.2 lb.) |
|
Bestellinformationen |
Der HI8410 wird geliefert mit Montagematerial und einer Bedienungsanleitung geliefert. Sonden (nicht inkludiert): HI76410/4 Galvanische DO-Sonde mit internem Temperatursensor, DIN-Anschluss und 4 Meter (13,1’) Kabel; HI76410/10: Galvanische DO-Sonde mit internem Temperatursensor, DIN-Anschluss und 10 Meter (32,8’) Kabel |
