pH-/Redoxpotential-Controller für Schwimmbäder ohne Analogausgang - BL120
Kontrolle mit Sicherheit

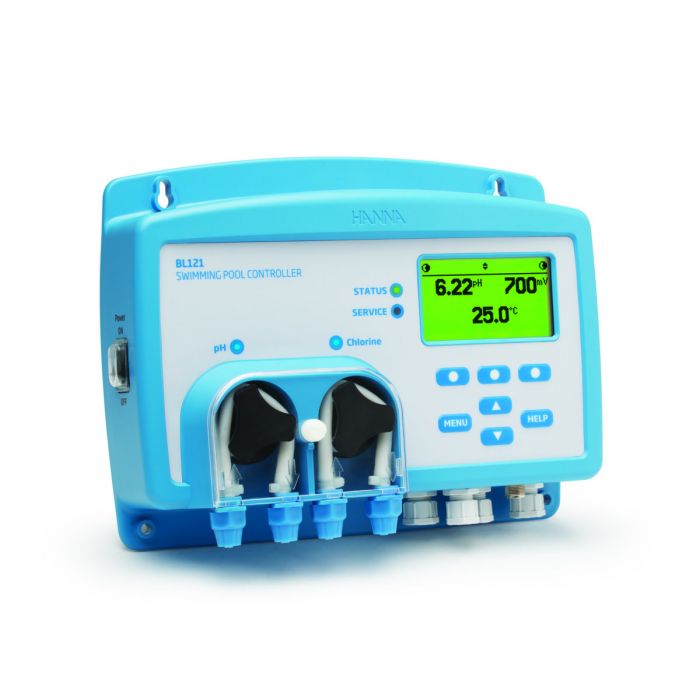

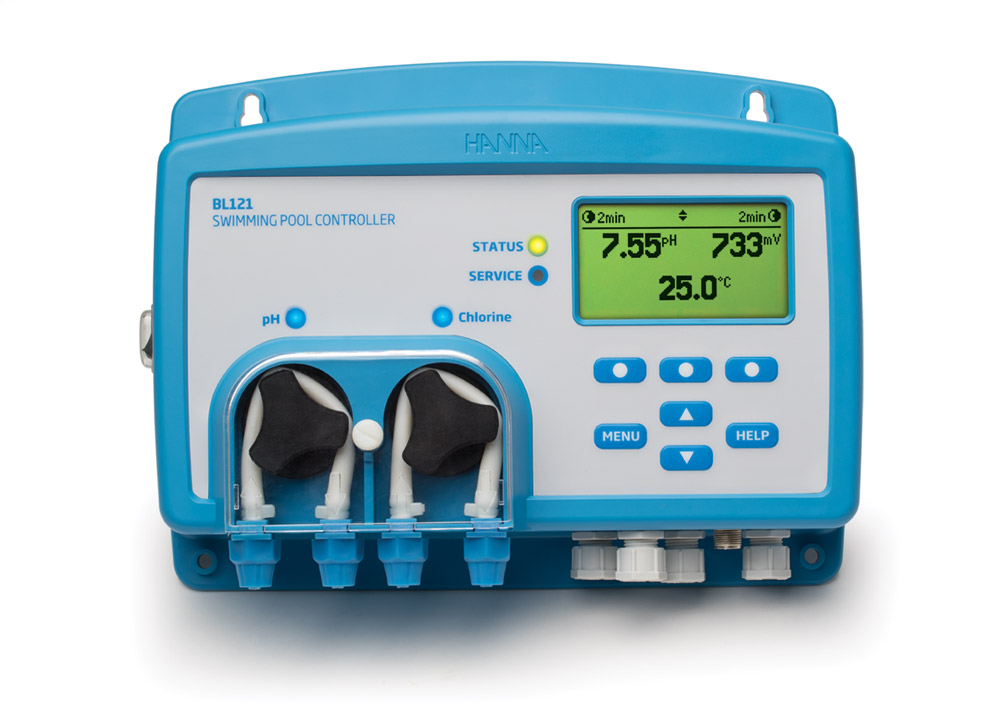

Der BL120 Schwimmbad-Controller ist die All-in-one-Lösung für die Überwachung der Wasserqualität in Schwimmbädern, Whirlpools und Spas. Das System ist in zwei Konfigurationen verfügbar. Die Basisvariante wird direkt in den Wasserkreislauf integriert, indem die Verbindungen zur Messsonde und die Injektoren für die Chemikalien an ein bestehendes Rohrsystem angeschlossen werden. Die zweite Version verfügt über eine wandmontierte Durchflusszelle, die über einen Bypass angeschlossen wird. Die Verwendung einer Durchflusszelle über eine Umleitung erlaubt die Kalibrierung und Wartung, ohne dass die Umwälzpumpe abgeschaltet werden muss. Der BL120 verfügt zusätzlich über eine LED-Anzeige für Dosierung, Status und Service, ein Echtzeit-Grafikdisplay, programmierbare Alarme und Passwortschutz.
Überblick Controller
Mehrere Konfigurationen
Das System ist in zwei Konfigurationen verfügbar. Eine Basisvariante, die direkt in den Wasserkreislauf integriert wird, indem die Verbindungen zur Messsonde und die Injektoren für die Chemikalien an ein bestehendes Rohrsystem angeschlossen werden (BL120-10), oder eine wandmontierte Durchflusszelle, die über einen Bypass angeschlossen wird (BL120-20). Die Verwendung einer Durchflusszelle über eine Umleitung erlaubt die Kalibrierung und Wartung, ohne dass die Umwälzpumpe abgeschaltet werden muss.
Digitale Multiparametersonde
Die HI1036-1802 ist eine digitale Sonde, die pH-Wert, Redoxpotential und Temperatur misst. Sie ist außerdem mit einem Erdungsstift versehen. Der Stift funktioniert wie eine Masseverbindung und soll Erdschleifeneffekte verhindern, die falsche Messergebnisse liefern oder das System beschädigen können.
Dosierung & Kontrolle
Peristaltische Dosierpumpen
Der BL120 ist mit zwei peristaltischen Dosierpumpen mit austauschbaren, chemikalienresistenten Schläuchen ausgestattet. In Membranpumpen kann sich Chlorgas im Pumpenkopf bilden was dazu führt, dass die Pumpenleistung abnimmt. Dieses Problem tritt bei peristaltischen Pumpen nicht auf.
Proportionale Pumpenregelung
Der BL120 verfügt über eine proportionale Pumpenregelung. Aufgrund der Empfindlichkeit des Prozesses gegenüber Zugabe von Chemikalien können Sie mit diesen Reglern ein Proportionalband einstellen. Diese Einstellung bestimmt die Zeitdauer, die die Pumpen dosieren, als Prozentsatz der Abweichung vom Sollwert, was eine sehr genaue Steuerung der Einhaltung des gewünschten Sollwerts ermöglicht.
Einstellbare Flussrate
Die Flussrate der Dosierpumpen ist einstellbar von 0,5 bis 3,5 L/h. Größere Wassermengen benötigen mehr Chemikalien als kleinere, da mehr Chemikalien für eine Änderung der Werte benötigt werden. Die einstellbare Durchflussrate ermöglicht, wie das Proportionalband, eine bessere Kontrolle bei der Einhaltung eines gewünschten Sollwerts.
Redoxpotential-Freigabefunktion
Bei der Desinfektion mit Chlor gibt es einen umgekehrt proportionalen Zusammenhang zwischen pH-Wert und Redoxpotential. Steigt der pH-Wert, so sinkt das Redoxpotential. Um das zu verhindern, besitzt der BL120 eine Freigabefunktion, die erst dann wieder Chlor dosiert, wenn der pH-Wert im korrekten Bereich liegt, denn trotz Chloreinsatz ist ein niedriges Redoxpotential möglich. Dadurch bleibt der Chlorgehalt so niedrig wie nötig und es wird auch kein Chlor unnötig verschwendet.
Einstellbare Flussrate
Die Flussrate der Dosierpumpen ist einstellbar von 0,5 bis 3,5 L/h. Größere Wassermengen benötigen mehr Chemikalien als kleinere, da mehr Chemikalien für eine Änderung der Parameter benötigt werden. Die einstellbare Durchflussrate ermöglicht, wie das Proportionalband, eine bessere Kontrolle bei der Einhaltung eines gewünschten Sollwerts.
Redoxpotential-Freigabefunktion
Beim Prinzip der Desinfektion mit Chlor gibt es einen umgkehrt proportionalen Zusammemhang zwischen pH-Wert und Redoxpotential. Steigt der pH-Wert, so sinkt das Redoxpotential. Um das zu verhindern, besitzt der BL120 eine Freigabefunktion, die erst dann wieder Chlor dosiert, wenn der pH-Wert im korrekten Bereich liegt, denn trotz Chloreinsatz ist ein niedriges Redoxpotential möglich. Dadurch bleibt der Chlorgehalt so niedrig wie nötig und es wird auch kein Chlor unnötig verschwendet.
Verbindungen & Anzeige
Mehrfarbige LED-Anzeigen
Der multifunktionale Bildschirm besitzt drei verschiedene Anzeigemodi. Der LC-Bildschirm kann entweder alle drei Parameter gleichzeitig, je einen Parameter 3 Sekunden lang oder einen Echtzeit-Plot mit Parameterauswahl, Zoom, und Speicherzugriff anzeigen.
Mehrfarbige LED-Anzeige
Der BL120 bietet LED-Anzeigen für den Status, Service und Pumpenfunktion. Die Status-LED ändert die Farbe je nach Funktionsstatus. Sie leuchtet grün, wenn alle Einstellungen in Ordnung sind, gelb, wenn ein Eingriff notwendig ist und rot, wenn Probleme auftreten. Die Service-LED zeigt Alarme und Prozessfehler an, die vom Controller erkannt werden.
Kommunikation & Sicherheit
Automatische Aufzeichnung
Die Werte für jeden Parameter werden alle 10 Sekunden automatisch aufgezeichnet. Eine neue Aufzeichnung wird bei jeder Kalibrierung und jeden Tag begonnen. Die Daten beinhalten den pH-Wert, das Redoxpotential, Temperatur, letzte Kalibrierungsdaten, Setupinformationen und alle Ereignisse. Jede Aufzeichnung ist einfach als CSV-Datei übertragbar.
USB-Verbindung
Über den USB-Anschluss können Daten einfach an einen PC mit einem Speichermedium übertragen werden.
Passwortschutz
Der Zugriff auf die Kalibrierungsdaten und Einstellungen als auch die Messwerte kann beim BL120 mit einem Passwort geschützt werden. Das Passwort kann bei der Einrichtung eingestellt und de- bzw. aktiviert werden.
USB-Verbindung
Über den USB-Anschluss können Daten einfach an einen PC mit einem Speichermedium übertragen werden.
Passwortschutz
Der Zugriff auf die Kalibrierungsdaten und Einstellungen als auch die Messwerte kann beim BL120 mit einem Passwort geschützt werden. Das Passwort kann bei der Einrichtung eingestellt und de- bzw. aktiviert werden.
pH-Wert
| Messbereich | 0,00 bis 14,00 pH |
|---|---|
| Auflösung | 0,01 pH |
| Genauigkeit | ±0,05 pH |
| Kalibrierung | pH-Puffer-Kalibrierung: automatisch, Zwei-Punkt (pH 4,01; 7,01; 10,01) pH-Prozess-Kalibrierung: Ein-Punkt, manuelle Eingabe |
| Temperaturkompensation | Automatisch, -5,0 bis 105,0 °C für pH |
Redoxpotential
| Messbereich | ±2000 mV |
|---|---|
| Auflösung | 1 mV |
| Genauigkeit | ±5 mV |
| Kalibrierung | Ein-Punkt, manuelle Eingabe |
Temperatur
| Messbereich | -5,0 bis 105,0 °C (23,0 bis 221,0 °F) |
|---|---|
| Auflösung | 0,1 °C (0,1 °F) |
| Genauigkeit | ±1 °C (±1,8 °F) |
Weitere Spezifikationen
| Dosierung pH | Proportional mit einstellbarem Regelpunkt und einstellbarer Bandbreite Verzögerung beim Einschalten und Schutz vor Überdosierung |
|---|---|
| Dosierung Redoxpotential | Proportional mit einstellbarem Regelpunkt und einstellbarer Bandbreite Verzögerung beim Einschalten und Schutz vor Überdosierung pH-abhängige Dosierung |
| Alarme | Über- und Unterschreitung von Grenzwerten mit Anschalte-/Ausschalte-Option für alle Parameter. Alarm wird ausgelöst wenn 5 aufeinanderfolgende Messwerte über/unter dem Schwellwert sind |
| Alarmsystem | Intuitives Warnsystem, auf LEDs basierend Alarmfilteroptionen Alarm-Relaissteuerung, basierend auf Benutzerkonfiguration |
| Alarmrelaisausgang (1) | SPDT 5 A / 230 V AC durch wählbare pH-/Redoxpotential-/ Temperatur-Alarmbedingungen ausgelöst |
| Behelfseingänge (3) | Niedriger Pegel im Säure-/Base-Vorratsbehälter (Kontakt offen) Niedriger Pegel im Chlorierungsmittel-Vorratsbehälter (Kontakt offen) Pumpenstopp-Eingang (Kontakt offen) |
| Pumpenregelung | Automatische und manuelle Modi einstellbare Flussrate von 0,5 bis 3,5 L/h |
| Datenaufzeichnung | Automatische Aufzeichnung von pH-, Redoxpotential- und Temperaturmessungen, GLP-Daten und Ereignissen wie Alarm, Fehler und Stromausfall Kapazität für 60 Tage bei einem Aufzeichnungsintervall von 10 Sekunden alle Daten können in Form von CSV-Dateien auf einen USB-Stick übertragen werden |
| Passwortschutz | Konfiguration, Kalibrierung und Leseoption für aufgezeichnete Daten können passwortgeschützt werden |
| Speicherschnittstelle | USB |
| GLP-Daten | Kalibrierinformationen inklusive Datum und Uhrzeit für pH- und Redoxpotentialsensoren |
| Digitaler Sondeneingang (1) | Galvanisch getrennter, digitaler Eingang für HI1036-1802 Sonde mit Erdungsstift und wasserdichtem DIN-Anschluss |
| Stromversorgung | 240 V AC |
| Energieverbrauch | 10 VA |
| Umgebungsbedingungen | 0 – 50 °C, max. 95 % rel. Luftfeuchte, nicht kondensierend |
| Maße | 245 x 188 x 55 mm (73 mm mit Pumpen) 9,6 x 7,4 x 2,2” (2,9” mit pumpen) |
| Gewicht | 1700 g (60 oz) |
| Bestellinformationen | BL120-10: Schwimmbad- & Spa-Controller mit HI1036-1802 digitaler pH/Redox/Temperatur-Elektrode, mit Sondenschläuchen und chemischen Injektoren
BL120-20: Schwimmbad- & Spa-Controller mit wandmontierter Durchflusszelle, HI1036-1802 digitaler pH/Redox/Temperatur-Elektrode, mit Sondenschläuchen und chemischen Injektoren |
